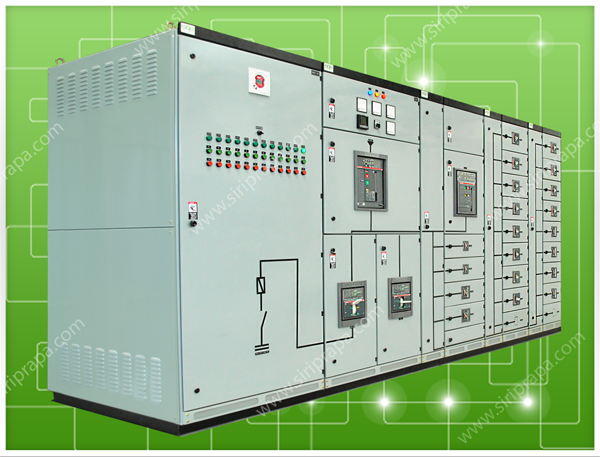

MDB : Form3B
MDB : Form3B
ขนาดความหนาเหล็ก
ตู้ตั้งพื้น
- โครงสร้าง 2.5 mm.
- ประตู 2 mm. หรือตามความต้องการของลูกค้า
- ฝาข้างและฝาหลัง 1.5 mm. หรือตามความต้องการของลูกค้า
- แผ่นกั้น 1.5 mm. หรือตามความต้องการของลูกค้า
ตู้ติดผนัง
- โครงสร้าง 1.5 mm. หรือตามความต้องการของลูกค้า
- ประตู 1.5 mm. หรือตามความต้องการของลูกค้า
รูปแบบตู้
Form ตู้คือคุณลักษณะหรือรูปแบบการแบ่งกั้นแยกส่วนที่มีไฟฟ้า หรือส่วนที่เป็นอันตราย โดยการใช้ Partition กั้นแยกระหว่างอุปกรณ์หลักออกอย่างชัดเจน
Partition(แผ่นกั้น)คือแผ่นกั้นที่แยกส่วนต่างๆของตู้ออกจากกันโดย แผ่นกั้นต้องเป็นวัสดุที่เป็นโลหะ หรือ อโลหะ เพื่อกั้นส่วนต่างๆของตู้ออกจาส่วนที่มีไฟฟ้า
คุณสมบัติของ Form ตู้
ช่วยในลดโอกาสการเกิดความผิดปกติอีกทั้งยังเป็นการจำกัดขอบเขต ที่อาจเกิดขึ้นไม่ให้ลุกลามไปยังช่องอื่นๆได้ภายในตู้สวิทช์บอร์ดโดยสามารถแบ่งได้ดังนี้
Form 3b
- มี Partition กั้นแยกระหว่างช่องบัสบาร์ออกจากตัวอุปกรณ์
- มี Partition กั้นแยกอุปกรณ์ แต่ละ Unit ออกจากกัน
- มี Partition กั้นแยกขั้วต่อสายสำหรับตัวนำภายนอก ออกจากบัสบาร์และอุปกรณ์ แต่ขั้วต่อสายดังกล่าวจะอยู่ในช่องเดียวกัน
